如今隨著電子技術的發展，出現了各種各樣的電氣設備，小型化和低成本也迫使電源變得輕、薄、小和高效。而電源濾波器作為電源對頻率或頻點進行有效濾除的電器設備，受到越來越多廠家的注意。本文將詳細講解電源濾波器中濾波電容的的作用及大小選取。

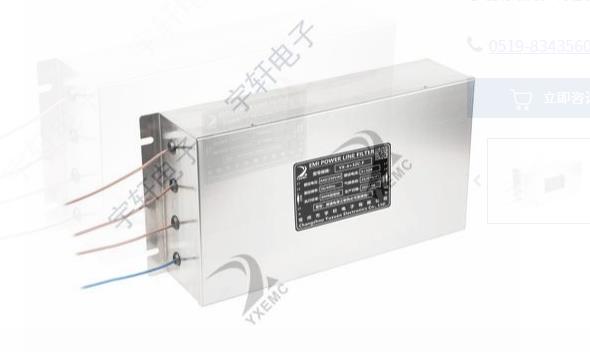

簡介

電源濾波器中電容的一端為正極，另一端為負極，不能接反。正極端連接在整流輸出電路的正端，負極連接在電路的負端。在所有需要將交流電轉換為直流電的電路中，設置濾波電容會使電子電路的工作性能更加穩定，同時也降低了交變脈動波紋對電子電路的干擾。濾波電容在電路中的符號一般用“C"表示，電容量應根據負載電阻和輸出電流大小來確定。電源電壓U越高，電容所帶的電荷q越大。當濾波電容達到一定容量后，加大電容容量反而會對其他一些指標產生有害影響。為了獲得良好的濾波效果，電容放電必需慢，電容放電越慢，輸出電壓就越平滑、濾波效果就越好。而電容放電的快慢跟電容的容量C和負載R有關，C和R越大，電容放電就越慢。

作用

電源濾波器中濾波電容是用在電源整流電路中，用來濾除交流成分、平滑直流輸出的一種儲能器件。在使用將交流轉換為直流供電的電子電路中，濾波電容不僅使電源直流輸出平滑穩定，降低了交變脈動電流對電子電路的影響，同時還可吸收電子電路工作過程中產生的電流波動和經由交流電源串入的干擾，使得電子電路的工作性能更加穩定。而且對于精密電路而言，往往這個時候會采用并聯電容電路的組合方式來提高濾波電容的工作效果，在開關電源中起著非常重要的作用。

特點

1、溫升低。

電源濾波器回路由電容器串聯電抗器組成，在某一諧波階次形成很低阻抗，用以吸收大量諧波電流，電容器的質量會影響諧波濾波器的穩定吸收效果，電容器的使用壽命跟溫度有很大的關系，溫度越高壽命越低，濾波全膜電容器具有溫升低等特點，可以保證其使用壽命。

2、損耗低。

電源濾波器中介質損耗角正切值(tgδ)：≤0.0003。

3.安全性。

符合GB、IEC標準，內部單體電容器均附裝保護裝置;當線路或單體電容器發生異常時，該保護裝置將會立即動作，自動切斷電源，以防二次災害的發生。附裝放電電阻，可確保用電及維護保養之安全。外殼采用鋼板沖壓而成，內外部涂上耐候性良好之高溫烤漆安全性特高。

4.便捷性。

體積小且重量輕，搬運安裝極為方便。

大小選取原則

在電源設計中，濾波電容的選取原則是：C≥2.5T/R

C為濾波電容，單位為F；

T為周期，單位為S，T=1/f；

f為交流電源頻率，單位為Hz；

R為負載電阻，單位為Ω；

當然，這只是一般的選用原則，在實際的應用中，如條件(空間和成本)允許，都選取C≥5T/R。

由于四端電容具有良好的高頻特性，為減小電壓的脈動分量以及抑制開關尖峰噪聲提供了極為有利的手段。高頻鋁電解電容器還有多芯的形式，即將鋁箔分成較短的若干段，用多引出片并聯連接以減小容抗中的阻抗成份。并且采用低電阻率的材料作為引出端子，提高了電容器承受大電流的能力。

以上就是有關電源濾波器中濾波電容的的作用及大小選取原則，如果需要更加詳細的了解，歡迎前來聯系我們！
